    電機端子接線，安全是 位的。一旦相序接錯，電機就可能反轉，甚至燒毀。接線其實并不復雜，核心就是認清銘牌、找對端子、接對線路。

為你整理了通用的標準化接線流程，以及兩種 常見場景的具體指南：

步：通用安全流程

無論什么電機，都建議遵循以下步驟：

1. 斷電： 切斷電源，并掛上“禁止合閘”警示牌。用驗電筆確認無誤后再操作。

2. 認清銘牌：電機銘牌是關鍵。你需要找到兩個核心參數：

   · 接線方式：會明確標注 “Δ”（三角形）或 “Y”（星形）接法。

   · 額定電壓：例如 220/380V，表示不同接法需接入對應電壓。

3. 核對端子：打開接線盒，檢查端子標記。單相電機通常是 U1/U2，三相電機通常是 U1/U2, V1/V2, W1/W2。

步：三相電機的接線

三相電機是工業中 常見的，核心是根據電壓和銘牌指示來接。

· 星型接法（Y，適用于3kW及以下小功率電機）

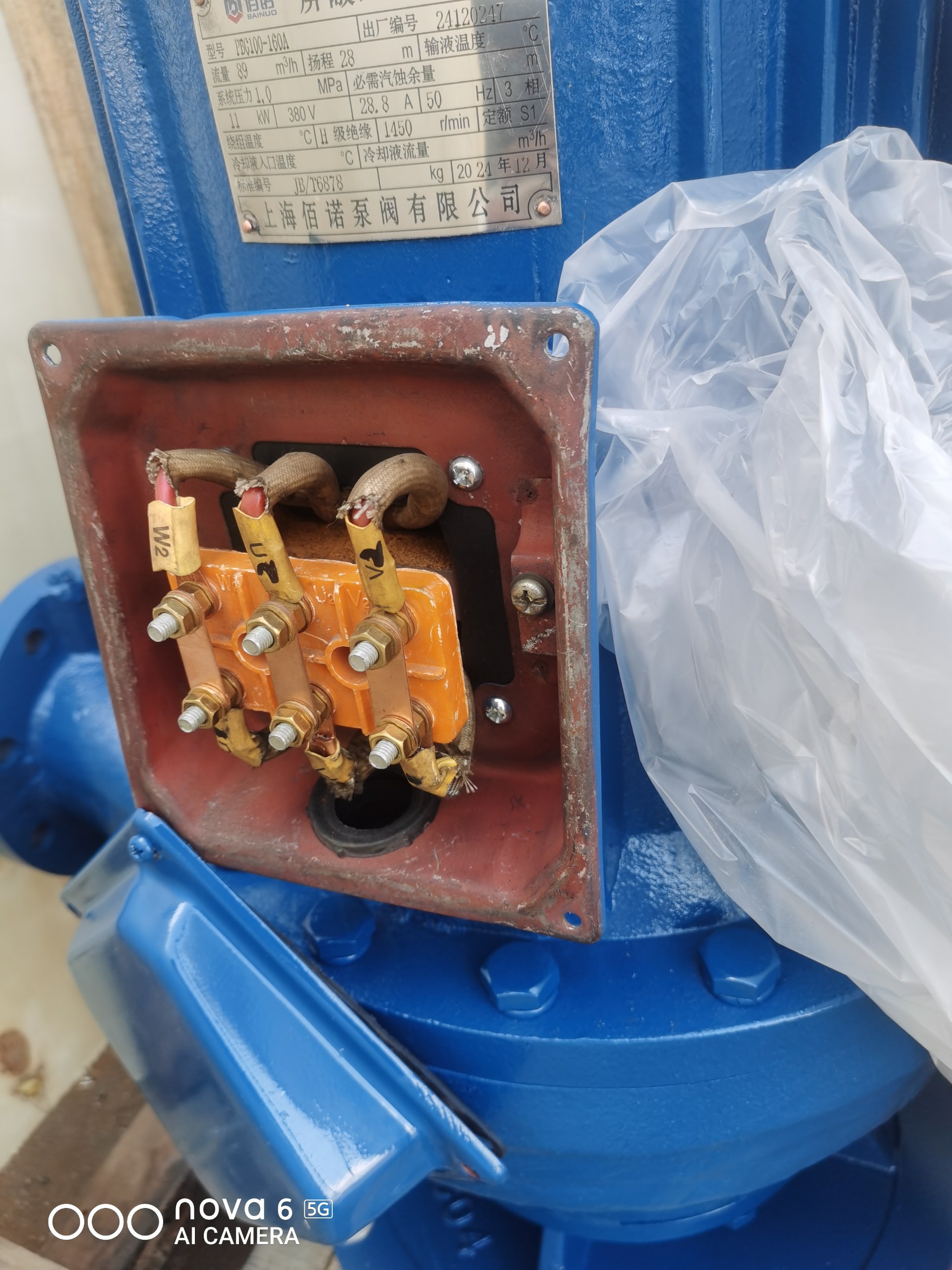

  · 操作：將 U2、V2、W2 這三個端子用連接片短接在一起。然后，將三相電源線 L1、L2、L3 分別接到 U1、V1、W1 上。

  · 目的：降低啟動電流，繞組承受的電壓為 220V。

· 三角型接法（Δ，適用于4kW及以上大功率電機）

  · 操作：豎著連接端子。用三片連接片將 U1-W2、V1-U2、W1-V2 分別連接。然后，將三相電源線 L1、L2、L3 分別接到 U1、V1、W1 上。

  · 目的：讓電機在額定電壓 380V 下輸出額定功率。

如何判斷接法？

看電機銘牌上的電壓說明：

· 如果銘牌寫 “380V 接法 Y”：就接星型。

· 如果銘牌寫 “380V 接法 Δ”：就接三角型。

· 如果銘牌寫 “220/380V”：表示 220V 時用 Δ 接法，380V 時用 Y 接法。

 第三步：單相電機的接線

單相電機通常用于家用，如風扇、水泵，需要接火線、零線和電容。

· 識別端子：主要看 U1、U2、Z1、Z2。

· 接線邏輯：

  · 電容：接在 Z1 和 Z2 上。

  · 電源：火線（L）接 U1（或U1與Z1的公共點）；零線（N）接 U2。

· 注意：如果需要改變電機轉向，只需將連接電容的 Z1 或 Z2 線與電源線的接點對調即可。

 第四步：檢查與試車

接線完成后，務必做好以下檢查：

1. 檢查連接片：確保連接片安裝牢固，方向正確（這是新手 易出錯的地方）。

2. 檢查端子螺絲：用螺絲刀壓緊所有接線柱，確保導線接觸良好，沒有毛邊導致短路。

3. 檢查接地線：將接地線可靠地接在電機外殼的接地螺絲上。

4. 試轉向：點動電機，看風扇葉的轉向是否與箭頭指示一致。如果反轉，任意調換兩根火線（如L1和L2）的位置即可。

 不同場景接線指南

電機類型 核心關注點 關鍵操作 避坑指南

家用水泵/風扇 分清主副繞組 電容接副繞組（Z1/Z2），電源接主繞組（U1/U2） 如果電機嗡嗡響不轉，通常是電容損壞或接錯。

工業風機/泵類 功率大，注意轉向 接線后 點動試轉，確認轉向正確 反轉會導致風量變小、電流劇增，長時間會燒電機。
